[QGIS] 나도 할 수 있다! 경사표고 분석(경사분석편)

1. 보간산출물(tin) 경사화

2. 마스크레이어(해당 구역 추출)

3. 면적산출 및 최고, 최소, 평균값 확인

4. 이미지 저장



1. 보간산출물(tin) 경사화
 - 래스터 경사분석

앞서 표고분석 때 산출한 tin(보간산출물)을 가지고 시작합니다.

래스터 - 분석에서 ①경사 선택 ② 해당레이어 선택 ③파일로 저장합니다.



2. 마스크레이어(해당 구역 추출)
 - 마스크 레이어로 래스터 자르기

생성된 래스터경사의 ①최저, 최고값을 확인합니다.

결과값을 보아 대상지 일대는 0~62.3 사이의 경사를 가지고 있는 것을 알 수 있습니다.

이다음은 표고분석과 과정이 동일합니다.

래스터경사와 구역계로 해당 구역만 추출해줍니다.

래스터 - 추출에서 ②마스크 레이어로 래스터 자르기를 선택한 후 창이 뜨면 입력레이어:래스터경사 , 마스크레이어:구역계 선택 - 좌표계 설정 ③실행을 선택합니다.





해당 구역만큼 잘라낸 산출물(마스크)를 확인합니다.



3. 면적산출 및 최고, 최저, 평균값 확인
 - 테이블로 재분류, 래스터레이어 유일값 보고, 래스터 레이어 통계

이제 잘라낸 산출물(마스크)을 가지고 구간별 면적을 산출합니다.

공간처리 툴박스-래스터분석에서 테이블로 재분류를 선택합니다.

① 잘라낸산출물(마스크) 선택 ②재분류테이블에서 열추가를 통해 각 구간별로 나눠줍니다.

경사는 총 6구간으로 분류하였습니다. 범위경계는 이상~미만인 ③최소 <=값 <최대로 선택하여 레이어를 생성합니다.





생성된 재분류래스터를 엑셀(xlsx)로 내보냅니다.

공간처리 툴박스-래스터분석에서 래스터 레이어 유일 값 보고를 선택합니다.

①재분류된 래스터 선택 ②유일값테이블(옵션)-엑셀(xlsx) 형태로 저장해 줍니다.





엑셀파일을 열어 각 구간별 픽셀개수와 면적을 확인 후 구역면적에 맞게 산출해 줍니다.





면적을 산출한 후 최저, 최고, 평균값을 확인합니다. 공간처리 툴박스-래스터 분석에서 래스터 레이어 통계를 선택합니다.

①잘라낸 산출물(마스크) 선택 ②경로 지정하여 실행합니다.

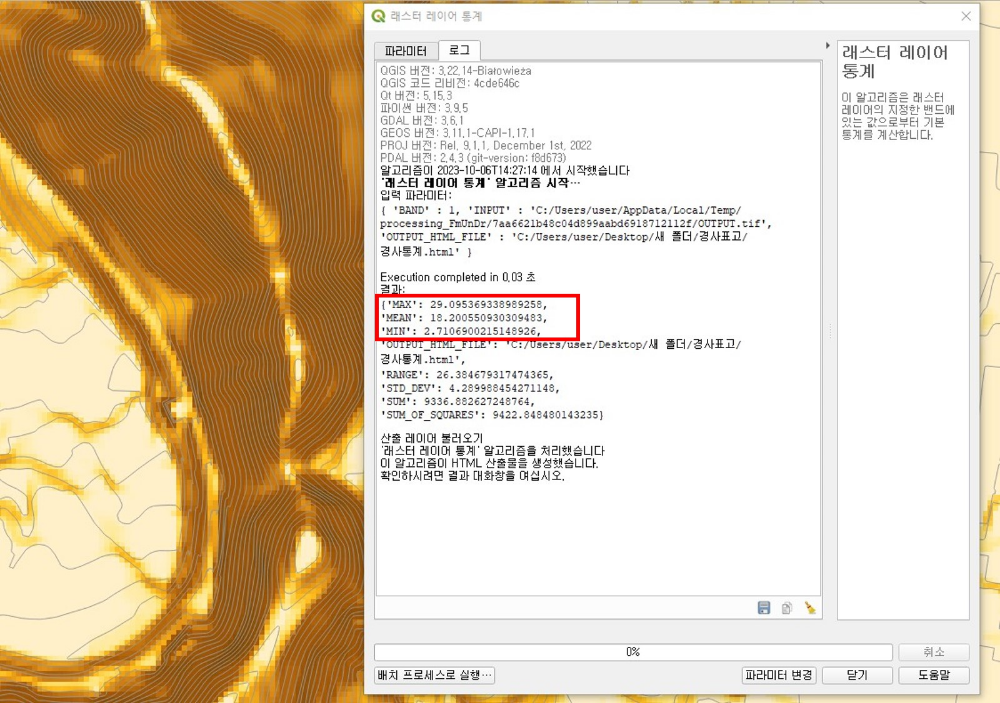

엑셀파일을 열어 확인하거나 파일을 내보내면서 뜨는 로그창에서도 바로 확인가능합니다.

해당 구역의 최솟값은 2.7도, 최댓값은 29.1도, 평균값은 18.2도를 나타내는 것을 볼 수 있습니다.



4. 이미지 저장
 - 속성편집, 이미지 내보내기

이미지 사용을 위해 심볼조정을 해줍니다. 래스터경사의 속성창에서 심볼 - 단일밴드 유사색상 - 보간:선형 - 색상표 설정 - 모드:등간격 - 분류:6구간 을 설정한 뒤 확인을 눌러줍니다.





마지막으로 이미지를 프로젝트 - 가져오기/내보내기 - 지도를 이미지로 내보내기를 통해 내보내 사용하시면 됩니다.
